由于很多材料在不同處理狀態下的顯微組織非常相似，如網狀鐵素體和網狀二次滲碳體、針狀鐵素體和針狀滲碳體、馬氏體及其回火產物(回火馬氏體、回火托氏體、回火索氏體)、未溶鐵素體和先共析鐵素體、淬火托氏體和回火托氏體、鐵素體和殘留奧氏體、低碳板條馬氏體和羽毛狀上貝氏體、高碳片狀馬氏體和針狀下貝氏體等，盡管通過電子顯微鏡能夠準確判斷并區分這些組織，但生產實際要求的快速檢驗往往做不到，這就給顯微組織的檢驗工作帶來一定困難。

鋼鐵材料組織形態與材質、工藝、性能之間的關系的研究是人們百年來為之不懈努力的一大課題。而組織形貌的識別、分析(即金相分析)是一門實踐性很強的學科，需要實踐經驗及借鑒、參考相關資料。

如何利用光學顯微鏡、硬度計等常規儀器，準確快速地判斷顯微組織就顯得尤為重要。其實，很多顯微組織只要通過認真仔細地觀察比對，就會在顯微鏡下發現其獨立的特征。長期的觀察表明，充分利用光學顯微鏡、硬度計等普通裝備，在理論分析和相互比較的基礎上，快速準確地鑒別不同材料或同種材料不同處理狀態下的顯微組織是可行的，而且有很強的現實性和可操作性。這幾期的內容將陸續給大家分享上述相似組織的鑒別。

鋼材在熱加工過程中，往往會出現網狀鐵素體和網狀二次滲碳體以及針狀鐵素體和針狀滲碳體。

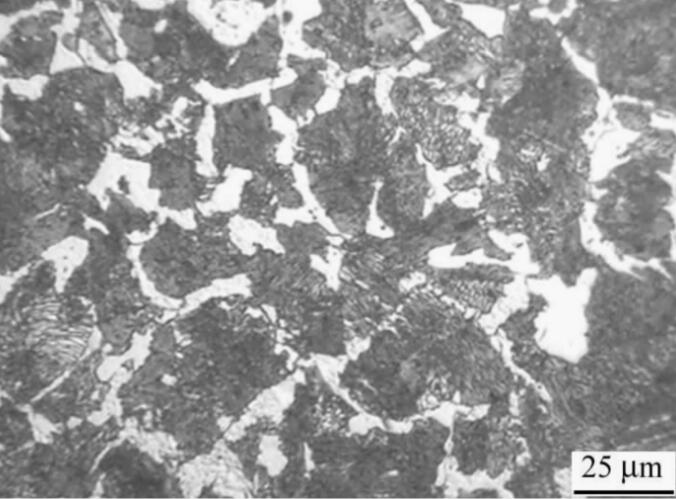

如果亞共析鋼奧氏體晶粒較大，碳含量較高，冷卻速率較慢時，先共析鐵素體會沿奧氏體晶界呈網狀析出;如果奧氏體晶粒粗大，冷卻速率適中，碳含量在0.15%-0.5%(質量分數)時，先共析鐵素體將沿某些晶面析出，呈片狀(或針狀)，這種組織稱為魏氏組織。

在過共析鋼中先共析滲碳體的形態一般呈網狀或片狀(針狀)，無塊狀滲碳體。網狀滲碳體通用是冷卻速率較慢時形成的，而針狀滲碳體(即魏氏組織)是在碳含量大于1.1%和適當冷卻速率條件下產生的。先共析鐵素體和先共析滲碳體經4%(體積分數)硝酸酒精溶液侵蝕后，光學顯微鏡下觀察都呈白色，不易區分。

可用以下4種方法鑒別兩種形態相似的白色網狀或針狀鐵素體和滲碳體。

1、顯微觀察法

如果白色網狀組織比較粗大，粗細不均勻，還能清除看到網狀組織中存在黑色細而均勻的線條(即晶界)，則可以判斷該組織為鐵素體，材料為亞共析鋼。

2、顯微硬度法

這種方法適用于較粗大的白色網狀情況，一般選用較小載荷的顯微硬度法進行測試。

所測之值在600HV以上者可確定為滲碳體;

所測之值在200HV以下者可確定為鐵素體，并可判定該鋼是亞共析鋼。

3、化學試劑侵蝕法

對于細網狀組織，采用堿性苦味酸鈉水溶液熱蝕，即將被測試樣浸入其中煮沸5min，取出試樣以流水沖洗干凈，然后吹干，在光學顯微鏡下觀察。

若白色網狀組織變為黑棕色或更深的黑色，則可確定為滲碳體;

若其顏色不變仍呈白色(不受侵蝕)，則可判定為是鐵素體。

4、硬針刻劃法

這是最簡單易行的一種方法，只要有一臺光學顯微鏡就可進行。

首先將樣品制成金相試樣，并進行普通的侵蝕，然后在其上刻劃一條痕跡，放到光學顯微鏡下觀察;

若刻痕在白色組織處變粗，則認為該白色組織為鐵素體;反之若刻痕在白色組織較細或方向發生變化，則認為是滲碳體。

對于不同金相組織的識別，從一定程度上來講，這不只是金相檢驗員需要具備的技能，對于我們熱處理人來說，也是需要具備的技能。

很多時候，經驗固然重要，但是唯經驗論者，也是不提倡的。懂金相，對于我們分析問題產生的原因，以及提出整改措施都是非常有幫助的。
